CNA³™ Cross-belt Analyzer
A rugged, simple and versatile solution to your process control needs
วิเคราะห์ธาตุแบบเรียลไทม์บนสายพานลำเลียง
CNA³ ออกแบบใหม่ทั้งหมดให้ทนต่อสภาพแวดล้อมสุดโหด เช่น เหมืองใต้ดิน ด้วยเทคโนโลยีนิวตรอนของ Sodern (PFTNA) ที่เสถียรและอายุการใช้งานยาวนาน ติดตั้งใต้สายพานทั้งหมด วิเคราะห์วัตถุดิบโดยไม่ต้องสุ่มตัวอย่าง
ออกแบบใหม่ทั้งหมดเพื่อสภาพแวดล้อมสุดโหด
CNA³™ เป็นหนึ่งในรุ่นล่าสุดของตระกูล CNA ออกแบบใหม่ทั้งหมดให้เหมาะกับสภาพแวดล้อมสุดโหด เช่น เหมืองใต้ดิน แต่ยังใช้เทคโนโลยีนิวตรอน Sodern ที่มีอายุการใช้งานยาวนานและเอาต์พุตนิวตรอนที่เสถียร (PFTNA)
- วิเคราะห์ธาตุของวัตถุดิบเป็นกองบนสายพานด้วยความถี่สูงแบบออนไลน์
- ไม่ต้องสุ่มตัวอย่าง เพราะวัดวัตถุดิบแบบเรียลไทม์บนสายพาน

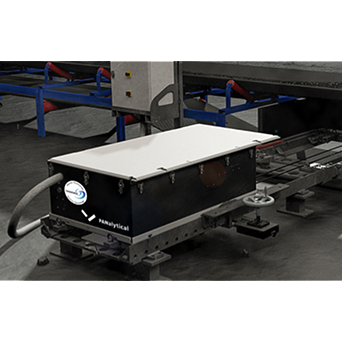

- ดีไซน์กะทัดรัดและทนทาน ติดตั้งอยู่ใต้สายพานทั้งหมด
- การเปลี่ยนแปลงของปริมาณวัตถุดิบบนสายพานและขนาดอนุภาคที่พบได้ทั่วไปในเหมืองแร่ ไม่กระทบประสิทธิภาพของระบบ จึงได้ความเสถียรและความเป็นตัวแทนสำหรับการควบคุมกระบวนการ
โซลูชันที่เรียบง่าย แต่ทนทานและยืดหยุ่น
7 คุณสมบัติหลักของ CNA³ จัดกลุ่มตามประโยชน์ที่ได้
Everything below the belt
ติดตั้งใต้สายพานไม่มีข้อจำกัดเรื่องความสูงของวัสดุ เพราะทุกอย่างอยู่ใต้สายพาน และไม่ไวต่อการเปลี่ยนแปลงของปริมาณหรือขนาดอนุภาค
- Material heightไม่จำกัด
- Belt load / particle sizeไม่ไวต่อการเปลี่ยนแปลง
- Belt widthExtra-wide available
Stable & safe neutron source
เสถียรและปลอดภัยแหล่งกำเนิดนิวตรอนไฟฟ้าแบบเปิด/ปิดได้ที่พิสูจน์แล้ว ฟลักซ์คงที่ให้ประสิทธิภาพเสถียร พร้อมระบบป้องกันรังสีอัตโนมัติ
- Neutron sourceOn-off electric
- Neutron flowConstant
- Radiation protectionARPS
Simple to install & maintain
ติดตั้งและบำรุงรักษาง่ายดีไซน์กะทัดรัดช่วยให้ติดตั้งและเริ่มใช้งานได้ง่าย และเลื่อนเครื่องออกด้านข้างได้เมื่อต้องบำรุงรักษา
- InstallationSimplified start-up
- MountingRail (off-line position)
- Neutron generator swapEasy
ตรวจสอบและแก้ไขโดยไม่ต้องหยุดผลิต

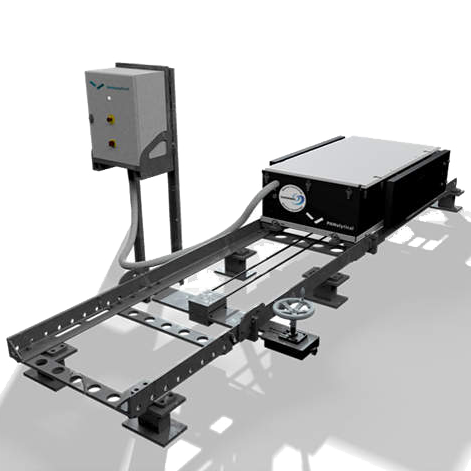

CNA³ ติดตั้งบนราง เลื่อนไปด้านข้างได้ง่ายเพื่อบำรุงรักษา ทำความสะอาด เปลี่ยน Neutron generator ฯลฯ
- ตำแหน่งนี้ (Off-line position) ช่วยให้วัดตัวอย่างเพื่อตรวจสอบประสิทธิภาพของระบบได้โดยไม่ต้องหยุดการผลิต
- ปรับแก้ไขได้ทันทีหากจำเป็น
แร่และวัตถุดิบที่ CNA³ ตอบโจทย์
ติดตั้งได้ที่เหมือง โรงแต่งแร่ โรงถลุง หรือจุดใช้งานอื่น ๆ
Coal
ถ่านหินเป็นทั้งเชื้อเพลิงและวัตถุดิบ คุณภาพต่างกันมากตามแหล่ง CNA³ ให้ข้อมูลองค์ประกอบ ค่าความร้อน เถ้า สารระเหย และความชื้นแบบเรียลไทม์ วัดได้หลายธาตุรวมถึง C และ O
Copper
เหมาะกับสายพานลำเลียงแร่ทองแดง รองรับสายพานกว้าง ปริมาณและขนาดอนุภาคที่ต่างกัน วัสดุขนาดใหญ่ผ่านเหนือเครื่องได้โดยไม่เสียหาย ข้อมูลธาตุใช้นำทางการทำเหมือง คัดแยก และควบคุมแบบ Feed-forward
Iron
ช่วงสอบเทียบกว้างวิเคราะห์แร่เหล็กได้หลากหลาย ติดตั้งลึกใต้ดินหรือบนพื้นดินได้ ใช้นำทางการทำเหมืองและผสมแร่ให้ได้องค์ประกอบเป้าหมาย เพื่อลดความแปรปรวนในกระบวนการปลายน้ำ
Nickel
ใช้ที่เหมืองหรือกระบวนการปลายน้ำ เพื่อควบคุมเกรดนิกเกิล สัดส่วน Fe/Ni, Basicity index และพารามิเตอร์สำคัญอื่น ด้วยฟลักซ์นิวตรอนที่ควบคุมได้
ใช้ข้อมูลธาตุบนสายพานเพื่อ...
- ประเมินทรัพยากร
- ติดตามองค์ประกอบสำคัญของการทำเหมือง
- คัดแยกแร่ตามธาตุที่สนใจ
- เพิ่มประสิทธิภาพการบดย่อย
- เพิ่มประสิทธิภาพการแยกด้วยแม่เหล็ก
- ปรับองค์ประกอบกองแร่สำหรับการชะละลาย (Leach pile)
- ลดการใช้สารเคมีในกระบวนการลอยแร่ (Flotation)
ข้อมูลจำเพาะโดยสรุป
| คุณสมบัติ | รายละเอียด |
|---|---|
| Technology | Pulsed fast and thermal neutron activation (PFTNA), Sodern neutron technology |
| Measurement | Real-time elemental analysis of the bulk material on the belt, no sampling |
| Neutron source | On-off electric, constant neutron flow |
| Dimensions (W, D, H) | 600 × 400 × 800 mm |
| Power | 220–240 V, 1.4 kW |
| Software | CNA3 data collector, trending application and basic pile building function |
| Safety | Automatic radiation protection system (ARPS) |
| Installation | Entirely below the belt, mounted on a rail with off-line position; extra-wide belt available |
บริการและการสนับสนุนตลอดอายุเครื่อง
โซลูชันเพื่อให้ได้ผลตอบแทนสูงสุดจากการลงทุน
Support
บริการตลอดอายุเครื่อง: Phone/Remote support, Preventive maintenance, Customer Care Agreements, Performance certificates, Hardware/Software upgrades
Expertise
เพิ่มมูลค่าให้กระบวนการ: Analytical methodologies, Automation ของห้องปฏิบัติการ, Consultancy
Training & Education
ฝึกอบรมที่หน้างานหรือศูนย์ฝึกอบรม ทั้งหลักสูตรพื้นฐานและขั้นสูง
Analytical Services & Calibration Materials
บริการวิเคราะห์ (XRF), วิเคราะห์ Oxides/Trace และวัสดุสอบเทียบตามต้องการ
