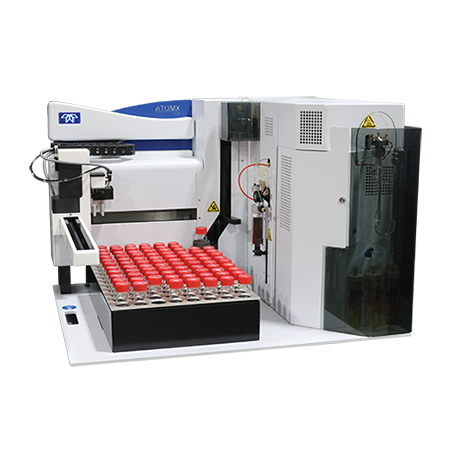

Atomx XYZ™ Purge & Trap
Multi-Matrix Purge and Trap
เตรียมสารระเหย (VOCs) จากน้ำ ดิน และของแข็ง ก่อนวิเคราะห์ด้วย GC
Concentrator และ Autosampler สำหรับน้ำ/ดินในแพลตฟอร์มเดียว พร้อมระบบควบคุมความชื้นที่ลดน้ำเข้าสู่ GC ถาดตัวอย่าง 84 ตำแหน่ง และการทำงานอัตโนมัติที่รวดเร็วและเงียบ เป็นเทคนิคเตรียมตัวอย่างตามวิธีมาตรฐานที่ใช้งานง่าย
Multi-matrix ในเครื่องเดียว
Atomx XYZ™ เตรียมสารระเหยในตัวอย่างของแข็ง ของเหลว และกึ่งของแข็ง โดยให้ความร้อนตัวอย่างเพื่อให้ VOCs ถูกแก๊สพาไปยังตัวดักจับ ก่อนวิเคราะห์ต่อด้วยแก๊สโครมาโทกราฟ ปัจจุบัน Purge and Trap เป็นเทคนิคเตรียมตัวอย่างตามวิธีมาตรฐาน และสะดวกกว่าวิธีการสกัด
- Concentrator และ Autosampler สำหรับน้ำ/ดินในแพลตฟอร์มเดียว ลดพื้นที่โต๊ะ 13 cm (5″) เมื่อเทียบกับ Atomx รุ่นก่อน
- ใช้ Helium หรือ Nitrogen ได้ด้วย Electronic Mass Flow Controller (MFC) ที่ปรับอัตราการไหลตามโหมดเพื่อเพิ่ม Throughput
- ซอฟต์แวร์ที่ออกแบบใหม่ ใช้งานง่าย รองรับทัชสกรีนและ USB และเข้ากันได้กับ Windows 10
- Desorption efficiency ดีเยี่ยมจากวัสดุดักจับเฉพาะของผู้ผลิต
จากขวดตัวอย่างสู่การฉีดเข้า GC
ขั้นตอนอัตโนมัติตั้งแต่การโหลดตัวอย่างจนถึงการส่งสารเข้าสู่เครื่อง GC
Load
วางขวดตัวอย่างบนถาด 84 ตำแหน่ง (Chiller เป็นตัวเลือก)
Dispense
Syringe drive จ่ายตัวอย่าง 0–25 mL ทีละ 0.1 mL
Heat & Mix
Sample elevator ให้ความร้อนและผสมตัวอย่างในขวด
Purge & Dry
แก๊สพา VOCs ไปยัง Trap และ MCS ลดไอน้ำ
Desorb to GC
Desorb สารจาก Trap เข้าสู่ GC เพื่อวิเคราะห์
แห้งกว่า เร็วกว่า เชื่อถือได้กว่า
การปรับปรุงเมื่อเทียบกับ Atomx รุ่นก่อน
Drier
ลดน้ำเข้าสู่ GCAdvanced Moisture Control System ลดไอน้ำที่ส่งไปยัง GC และลดเวลา Dry purge รวมถึงรอบการทำงาน
- Moisture controlMCS
- Dry purge timeลดได้
- Cycle timeลดได้
Faster
Throughput สูงขึ้นพัดลมกำลังสูงและท่อลมเฉพาะดึงอากาศเย็นจากภายนอก ร่วมกับ MFC ที่ปรับอัตราการไหลตามโหมด
- Sample tray84 positions
- Carrier gasHe or N2
- Flow controlElectronic MFC
More reliable
เสถียรและบำรุงรักษาง่ายValve manifold ที่กลึงอย่างแม่นยำลดจุดรั่วที่อาจเกิดขึ้น และเข้าถึง Trap ได้ง่ายเพื่อเปลี่ยนตามรอบ
- Valve manifoldPrecision machined
- Trap accessDoor + easy connections
- Footprint− 13 cm
นวัตกรรมในทุกส่วนของระบบ
9 จุดเด่นที่ทำให้ Atomx XYZ ใช้งานง่ายและเชื่อถือได้ยิ่งขึ้น
Single Platform System
รวม Concentrator และ Autosampler สำหรับน้ำ/ดินไว้ในแพลตฟอร์มเดียว ประหยัดพื้นที่โต๊ะ และลดความซับซ้อนของวัสดุสิ้นเปลือง อะไหล่ และการบริการ
84-Position Sample Tray
ถาดตัวอย่าง 84 ตำแหน่งบรรจุได้รวดเร็วและเพิ่มความจุจากรุ่นก่อน มีตัวเลือก Vial chiller ถึง 4 °C
XYZ Automation
แขนกลที่รวดเร็วและเงียบ ผ่านการพัฒนาและทดสอบมาหลายปี เพื่อขจัดปัญหาที่พบในแพลตฟอร์ม XYZ รุ่นเก่า
Sample Elevator
มี Vial heater และ Variable speed mixer สำหรับตัวอย่างในขวดและดิน พร้อม Vial stripper bar ป้องกันขวด/ตัวอย่างชนกับเข็ม
Syringe Drive
จ่ายปริมาตรตัวอย่าง 0–25 mL ทีละ 0.1 mL ความแม่นยำสูงด้วยการไล่ฟองอากาศออกจากวาล์วกระบอกฉีดด้วยตัวอย่างเล็กน้อย
Advanced Moisture Control System (MCS)
ลดไอน้ำที่ส่งไปยัง GC ได้ถึง 60% จากรุ่นก่อน* ทำให้ลดเวลา Dry purge และรอบการทำงานได้
Simplified Trap Access
ช่องใส่ Analytical trap กว้าง มีประตูเปิด และจุดเชื่อมต่อ Trap เข้าถึงง่าย เปลี่ยน Trap ประจำได้รวดเร็ว
Improved Trap Cooling
เย็นเร็วขึ้นได้ถึง 22% ด้วยพัดลมกำลังสูงและท่อลมเฉพาะที่ดึงอากาศเย็นจากภายนอก แทนอากาศร้อนภายในเครื่อง
Redesigned Valve Manifold
Manifold ที่กลึงอย่างแม่นยำลดจุดเชื่อมต่อท่อลง 52% จากการออกแบบเดิม เพิ่มความเชื่อถือได้ของระบบ
ซอฟต์แวร์ ตัวเลือก และอุปกรณ์เสริม
Intuitive Control
ควบคุมง่าย รองรับก๊าซเฉื่อยได้ 2 ชนิด
ซอฟต์แวร์ที่ออกแบบใหม่ให้ใช้งานง่ายและเป็นมิตรกับผู้ใช้ รองรับทัชสกรีนและ USB
- เข้ากันได้กับ Windows 10
- ใช้ Helium หรือ Nitrogen ได้ด้วย Electronic Mass Flow Controller
- MFC ปรับอัตราการไหลในแต่ละโหมดเพื่อเพิ่ม Sample throughput
- Desorption efficiency ดีเยี่ยมด้วยวัสดุดักจับเฉพาะของผู้ผลิต
Handle Every Sample Type
จัดการตัวอย่างที่เกิดฟองและตัวอย่างที่ไวต่ออุณหภูมิ
ตัวเลือกเสริมสำหรับตัวอย่างที่ท้าทาย
- Guardian Foam Sensor and Eliminator สำหรับตัวอย่างที่เกิดฟอง
- ตัวเลือกตรวจจับและป้องกันฟอง
- Vial chilling (Chiller tray ถึง 4 °C)
- Sparge vessel heater
มาตรฐานที่รองรับ
ครอบคลุมวิธีมาตรฐานสำหรับน้ำ ดิน และของเสีย ตั้งแต่ EPA ถึง ASTM และวิธีของรัฐ Massachusetts
USEPA Methods
United States Environmental Protection AgencyASTM & Standard Methods
ASTM Internationalรองรับวิธีมาตรฐาน ASTM และ Standard Methods
Massachusetts Methods
VPH and GROรองรับวิธี Massachusetts VPH และ GRO
ข้อมูลจำเพาะโดยสรุป
คุณสมบัติหลักของ Atomx XYZ Multi-Matrix Purge and Trap
| คุณสมบัติ | รายละเอียด |
|---|---|
| ประเภท | Multi-Matrix Purge and Trap (Concentrator + Soils/Waters Autosampler) |
| ถาดตัวอย่าง | 84-position vial tray; ตัวเลือก Vial chiller ถึง 4 °C |
| การจ่ายตัวอย่าง | Syringe drive 0–25 mL ทีละ 0.1 mL |
| Sample elevator | Vial heater, Variable speed mixer, Vial stripper bar |
| Moisture control | Advanced MCS ลดไอน้ำไปยัง GC ได้ถึง 60% จากรุ่นก่อน* |
| Trap cooling | เร็วขึ้นได้ถึง 22% จากรุ่นก่อน |
| Valve manifold | Precision machined; ลดจุดเชื่อมต่อท่อ 52% |
| Carrier gas | Helium หรือ Nitrogen (Electronic MFC) |
| Footprint | ลดลง 13 cm (5″) เมื่อเทียบกับ Atomx รุ่นก่อน |
| ซอฟต์แวร์ | ทัชสกรีน, USB, เข้ากันได้กับ Windows 10 |
| ตัวเลือก | Guardian Foam Sensor and Eliminator, Foam detection/prevention, Vial chilling, Sparge vessel heater |
งานและตัวอย่างที่ Atomx XYZ ตอบโจทย์
Environmental
วิเคราะห์ VOCs ในน้ำ ดิน และตัวอย่างสิ่งแวดล้อม
Food & Beverage
งานอาหารและเครื่องดื่ม
Pharmaceutical
ยาและเวชภัณฑ์
Packaging
งานหีบห่อบรรจุภัณฑ์
Petrochemical
งานทางปิโตรเคมี
Liquid Samples
ตัวอย่างของเหลว รวมถึงน้ำ
Soils & Solids
ตัวอย่างดินและของแข็ง ผ่านการให้ความร้อนและผสมในขวด
Semi-solids
ตัวอย่างกึ่งของแข็ง
