Personal Dosimeter TLD Readers
เครื่องอ่านการ์ดรังสีสะสม
Harshaw TLD™ 3500 · 4500 · 5500 · 6600 · 8800
ระบบ Thermoluminescence Dosimetry สำหรับงานเฝ้าระวังรังสีส่วนบุคคล ฟิสิกส์การแพทย์ การวิจัยนิวเคลียร์ และงานสิ่งแวดล้อม ตั้งแต่เครื่องอ่านตั้งโต๊ะแบบ Manual ไปจนถึงระบบอัตโนมัติที่รองรับการ์ดได้ถึง 1,400 แผ่น
Harshaw TLD™ 5500Reader · 50 ตำแหน่ง
Harshaw TLD™ 8800Automated · 1,400 การ์ด
Thermoluminescence (TL)
เทคโนโลยีเรืองแสงเมื่อได้รับความร้อน อาศัยหลักการของสารเรืองแสงที่ดูดกลืนพลังงานแล้วเปล่งแสงออกมา TLD ทำจากวัสดุที่เป็นธาตุหรือสารเรืองแสงชนิดหนึ่ง และปริมาณแสงที่ตรวจวัดได้แปรผันตามปริมาณรังสีที่ดูดกลืนไว้
- นำกลับมาใช้ซ้ำได้
- ความชื้นมีผลน้อยต่อการประเมินค่าการรับรังสี
- เลือกวัสดุตามชนิดรังสีและงานที่ใช้ เช่น แกมมา เบต้า นิวตรอน หรือสิ่งแวดล้อม
หลักการทำงาน
ดูดกลืนรังสี
Absorbเมื่อได้รับรังสี วัสดุจะดูดกลืนพลังงาน ทำให้อิเล็กตรอนถูกยกขึ้นสู่ระดับพลังงานสูงในแถบนำ เกิดเป็นคู่อิเล็กตรอน ปริมาณมากหรือน้อยขึ้นกับรังสีที่ตกกระทบการ์ด TLD
ดักจับและบันทึก
Trap & Storeเมื่อพลังงานลดลง อิเล็กตรอนจะถูกดักจับไว้ในวัสดุ ถือเป็นการบันทึกผลปริมาณรังสีที่ได้รับ
ให้ความร้อนและวัดแสง
Heat & Readเมื่อเครื่องอ่านให้ความร้อน อิเล็กตรอนที่ถูกจับจะหลุดออกและคายพลังงานเป็นแสง ซึ่งโฟโตมัลติพลายเออร์วัดได้เป็นค่าแปรผันตามปริมาณรังสี

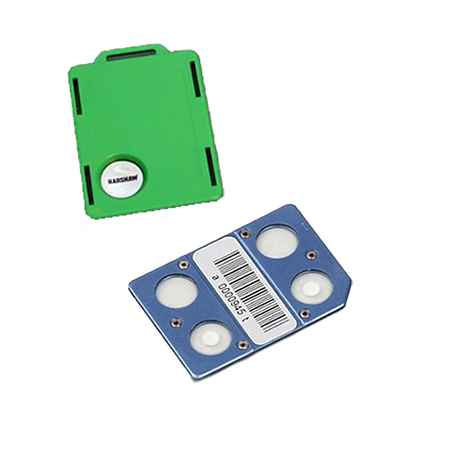

วัสดุ TLD และการใช้งาน
| รุ่น | วัสดุ | ความไว | การใช้งาน |
|---|---|---|---|
| TD100 | LiF:Mg, Ti | 10 pGy – 10 Gy | ฟิสิกส์การแพทย์ งานสุขภาพ |
| TD200 | CaF2:Dy | 1 pGy – 10 Gy | งานสิ่งแวดล้อม |
| TD600 | Li(isotope):Mg, Ti | 1 pGy – 10 Gy | นิวตรอน |
| TD700 | Li(isotope):Mg, Ti | 1 pGy – 10 Gy | แกมมา เบต้า |
เปรียบเทียบเครื่องอ่าน Harshaw TLD™
เลือกตามปริมาณงาน ระดับการทำงานอัตโนมัติ และช่วงการวัดที่ต้องการ
| รุ่น | รูปแบบการทำงาน | ความจุ / ตำแหน่งอ่านค่า | ระบบให้ความร้อน | ช่วงการอ่านค่า |
|---|---|---|---|---|
| TLD™ 3500 | Manual | 1 ตำแหน่งต่อการโหลด | Planchet · 400 °C (HT 600 °C) | 10 µGy – 1 Gy |
| TLD™ 4500 | Reader | 2 ตำแหน่ง (ทีละชิ้น / ทั้งการ์ด) · Barcode | ไนโตรเจน/อากาศร้อน · 400 °C | 10 µGy – 1 Gy |
| TLD™ 5500 | ควบคุมผ่านพีซี · อัตโนมัติ | สูงสุด 50 ตำแหน่งต่อ Carrier disk · ~30 s/ตำแหน่ง | ไนโตรเจน Contactless · 400 °C | 10 µGy – 1 Gy (Linear) · ถึง 20 Gy (Supralinear) |
| TLD™ 6600 | Automated | อัตโนมัติ · Auto QC · Auto calibration | ไนโตรเจน/อากาศร้อน · 400 °C | LiF:Mg,Ti 10 µGy – 1 Gy · LiF:Mg,Cu 1 µGy – 20 Gy |
| TLD™ 8800 | Automated · งานปริมาณมาก | สูงสุด 1,400 การ์ด · 10 การ์ด/ชม. | — | — |
— หมายถึงไม่ได้ระบุในข้อมูลเดิม
Manual Reader · Compact

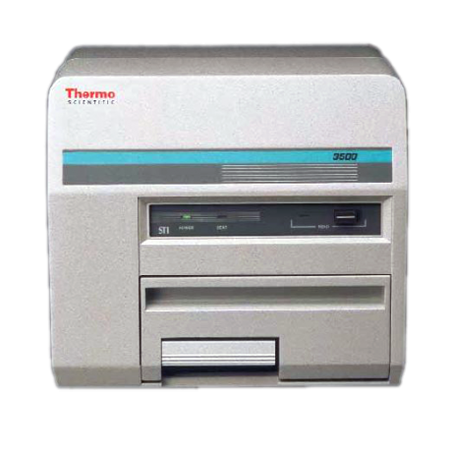

Harshaw TLD™ 3500
เครื่องอ่านการ์ดรับรังสีสะสมแบบตั้งโต๊ะรุ่นเล็ก ควบคุมผ่านพีซี ประกอบด้วยถาดที่วางวัสดุรับรังสีได้ 1 ตำแหน่งต่อการโหลด (หากการ์ดมีวัสดุรับรังสี 4 ตำแหน่ง ต้องวัดทั้งหมด 4 ครั้ง) ใช้โฟโตมัลติพลายเออร์จับแสงที่เปล่งออกมา และทำงานร่วมกับโปรแกรม WinREMS™ บนคอมพิวเตอร์
- รองรับ Chips, Disks, Rods, Cubes และผง (Powder) การให้ความร้อนแบบ Planchet ช่วยให้อ่านค่าผงเพื่อทดสอบอาหารได้
- โปรแกรมรอบความร้อนแบบ Linear หลายรอบ: Pre-read anneal, Acquire และ Post-read anneal
- เชื่อม Thermocouple ไว้ที่ Planchet เพื่อความสามารถในการทำซ้ำของอุณหภูมิ
- ระบบหล่อเย็น PMT แบบ Thermoelectric เพื่อความเสถียรของ Gain และไฟ LED ทดสอบที่ควบคุมอุณหภูมิ
- ใช้เวลาประมาณ 30 วินาทีต่อการวัดหนึ่งตำแหน่ง
- ตั้งอุณหภูมิสูงสุด 400 °C และ 600 °C สำหรับรุ่น HT
ข้อมูลจำเพาะ (LiF:Mg,Ti)
| โฟตอน | พลังงานเกิน 5 keV |
| อิเล็กตรอน | เกิน 70 keV |
| นิวตรอน | สูงสุด 100 MeV (TLD-600 เท่านั้น) |
| ช่วงการอ่านค่า | 10 µGy – 1 Gy (Linear) · 1 – 20 Gy (Supralinear) · Detection threshold <10 µGy |
| Dynamic range / Linearity | 7 decades · ดีกว่า 1% |
| Repeatability / Residual | <2% · <0.2% ของค่าที่อ่านได้ |
| Fading | <20% ใน 3 เดือน (ไม่ผ่านความร้อน) · <5% เมื่อใช้ Pre-read anneal หรือ Deconvolution |
| Batch uniformity / การใช้ซ้ำ | ±30% · ใช้ซ้ำได้มากกว่า 500 ครั้ง |
| Warm-up | 30 นาที |
| ขนาด / น้ำหนัก | 31 × 32 × 47 cm · 25 kg (55.12 lb) |
| ไฟฟ้า | 110/120 VAC ±10% 60 Hz หรือ 220/240 VAC ±10% 50 Hz (เลือกได้) |
| ก๊าซไนโตรเจน (Optional) | 99.995% แห้ง · 1.5 – 3 kg/cm² · 130 L/h |
| อุปกรณ์เสริม | WinGCF (Glow curve deconvolution) · Neutral density filters · Element-specific planchets |
| มาตรฐาน | เป็นไปตามข้อกำหนด ISO ล่าสุด |
หมายเลข Catalog
| Catalog | รายการ |
|---|---|
3500TLDREADERHT | Radiation Dosimeter Reader, High Temp (600 °C) |
3500TLDREADER | Radiation Dosimeter Reader (400 °C) |
3500TLDDS3 | Warranty (รายการบริการ ไม่ใช่เครื่องอ่าน) |
Reader · Small to Medium Scale

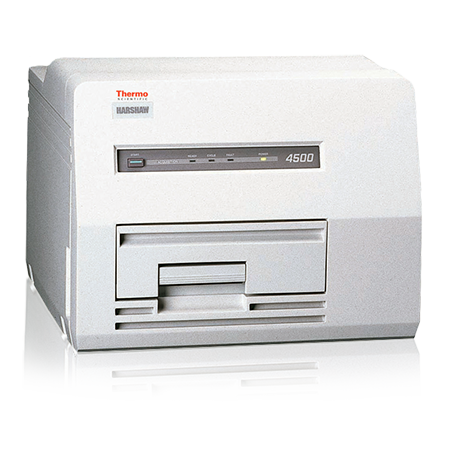

Harshaw TLD™ 4500
เครื่องอ่านค่าแถบรังสีที่เหมาะกับงานขนาดเล็กถึงขนาดกลาง เช่น งานป้องกันรังสีหรืองานวิจัยทางการแพทย์ เพิ่มตำแหน่งอ่านค่าเป็น 2 ตำแหน่ง โดยตำแหน่งแรกวัดทีละวัสดุรับรังสี (เหมือน TLD™ 3500) อีกตำแหน่งอ่านค่าทั้งการ์ด (วัสดุทั้งสี่ตำแหน่ง)
- ระบบอ่านบาร์โค้ดสำหรับการ์ดรังสีสะสม
- เก็บค่าและตั้งค่าผ่านโปรแกรม WinREMS™ บนคอมพิวเตอร์
- อ่านค่าวัสดุทั้งสี่ในการ์ดและเก็บข้อมูลเรียงลำดับกัน
- ใช้ระบบแก๊สไนโตรเจนร้อนหรืออากาศร้อน ตั้งอุณหภูมิสูงสุด 400 °C
ข้อมูลจำเพาะ (LiF:Mg,Ti)
| โฟตอน | พลังงานเกิน 5 keV |
| อิเล็กตรอน | เกิน 70 keV |
| นิวตรอน | สูงสุด 100 MeV (TLD-600 เท่านั้น) |
| ช่วงการอ่านค่า | 10 µGy – 1 Gy |
| ตำแหน่งอ่านค่า | 2 ตำแหน่ง: วัสดุทีละชิ้น · ทั้งการ์ด (4 ตำแหน่ง) |
| ระบบให้ความร้อน | ไนโตรเจนร้อนหรืออากาศร้อน สูงสุด 400 °C |
Reader · Clinical & Research

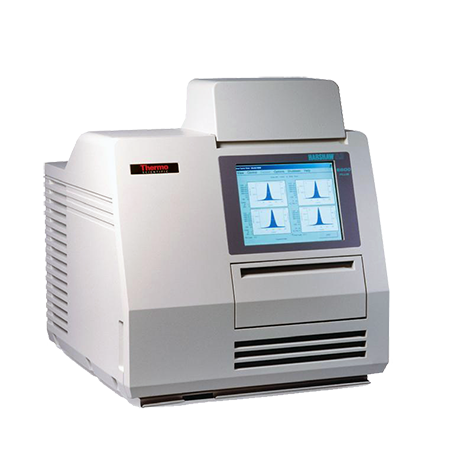

Harshaw TLD™ 5500
เครื่องอ่านค่าตั้งโต๊ะควบคุมผ่านพีซี เหมาะกับงานฟิสิกส์สุขภาพและงานวิจัยที่ต้องการการประกันคุณภาพการวัด รองรับตัวตรวจวัดได้ถึง 50 ตำแหน่งต่อ Carrier disk และรูปร่างได้หลายแบบ เช่น Chips, Disks, Rods, Cubes และผง เหมาะกับงานทางคลินิก เช่น การรักษาด้วยรังสี การประเมินปริมาณรังสีในร่างกายและอวัยวะ และการทำ CT Scan
- ทำงานอัตโนมัติสำหรับ Detector ได้ถึง 50 ตำแหน่งต่อ Carrier disk ใช้เวลาประมาณ 30 วินาทีต่อการวัดหนึ่งตำแหน่ง
- ให้ความร้อนแบบ Linear ที่โปรแกรมได้ โดยไม่สัมผัส (Contactless) ด้วยแก๊สไนโตรเจน สูงสุด 400 °C พร้อมรอบ Pre-read anneal, Acquire และ Post-read anneal
- ระบบหล่อเย็นโฟโตมัลติพลายเออร์ (PMT) ด้วย Thermoelectric cooler เพื่อความเสถียรมากขึ้น
- ช่วงการวัด 10 µGy ถึง 1 Gy (Linear) และต่อเนื่องถึง 20 Gy (Supralinear)
- ใช้งานกับ LiF:Mg,Ti (TLD-100/600/700) ซึ่งเทียบเท่าเนื้อเยื่อ (Near-tissue equivalent)
- งานประยุกต์: ตรวจสอบปริมาณรังสี, Total body irradiation, QC, Dosimetry ทั้งร่างกาย/อวัยวะส่วนปลาย/สิ่งแวดล้อม และงานปริมาณรังสีสูง (Radiation hardness testing)
ข้อมูลจำเพาะ (LiF:Mg,Ti)
| โฟตอน | พลังงานเกิน 5 keV |
| อิเล็กตรอน | เกิน 70 keV |
| นิวตรอน | สูงสุด 100 MeV (TLD-600 เท่านั้น) |
| ช่วงการอ่านค่า | 10 µGy – 1 Gy (Linear) · 1 – 20 Gy (Supralinear) · Detection threshold <10 µGy |
| PMT / Dynamic range | Cooled PMT · 7 decades · Linearity ดีกว่า 1% · LED test light ควบคุมอุณหภูมิ |
| HV stability | ±0.005% ต่อชั่วโมง · ±0.02% ต่อ 8 ชั่วโมง |
| Repeatability / Residual | <2% (1 SD, Cs-137 1 mGy ×10) · <0.2% ของค่าที่อ่านได้ |
| Fading | <20% ใน 3 เดือน (ไม่ผ่านความร้อน) · <5% เมื่อใช้ Pre-read anneal หรือ Deconvolution |
| Batch uniformity / การใช้ซ้ำ | ±30% · ใช้ซ้ำได้ประมาณ 500 ครั้ง |
| ซอฟต์แวร์ | WinREMS™ (Optional: WinGCF และ Neutral density filters เพื่อขยายช่วงปริมาณสูง) |
| ก๊าซไนโตรเจน | 99.995% แห้ง · 2.8 – 6.3 kg/cm² · ปรับภายในที่ 400 L/h |
| ขนาด / น้ำหนัก | 38 × 46 × 48 cm · 40 kg (88.18 lb) |
| ไฟฟ้า | 110/120 VAC ±10% 60 Hz หรือ 220/240 VAC ±10% 50 Hz (เลือกได้) |
| สภาพแวดล้อม | ใช้งาน 15 – 40 °C · เก็บ −10 ถึง +60 °C · แสงรอบข้างได้ถึง 1,000 lux (ปิดฝา) · Warm-up 30 นาที |
| มาตรฐาน | เป็นไปตามข้อกำหนด ISO ล่าสุด · สำหรับงานห้องปฏิบัติการทั่วไป ไม่ใช่เครื่องมือวินิจฉัย In vitro |
หมายเลข Catalog
| Catalog | รายการ |
|---|---|
HARSHAWTLD5500 | Model 5500 TLD Reader Instrument |
5500READERMA | Model 5500 TLD Reader Instrument, Macro Pick Version |
5500TLD-DS3 | 3 Year Extended Depot Service Warranty |
หน้าผลิตภัณฑ์ของ Thermo Fisher มีข้อความที่ขัดกันเรื่องการทำงาน (ส่วนสเปกระบุอัตโนมัติ 50 ตำแหน่ง ส่วนวัตถุประสงค์การใช้งานระบุ 1 ชิ้นต่อการโหลด) หน้านี้ยึดตามข้อมูลจำเพาะ
Automated Reader

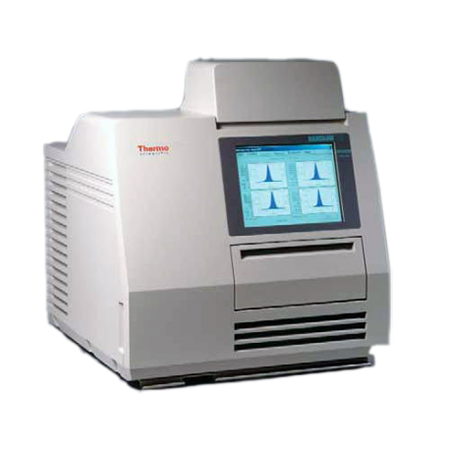

Harshaw TLD™ 6600
เครื่องอ่านค่ารุ่นแรกที่ทำงานอัตโนมัติ วัดได้ทั้งเบต้า แกมมา และนิวตรอน ช่วยประหยัดแรงงานและเวลาได้มาก เหมาะสำหรับงานทางการแพทย์ งานวิจัยทางนิวเคลียร์ และฟิสิกส์ที่มีขนาดเล็กถึงขนาดกลาง
- มีระบบสอบเทียบอัตโนมัติภายในเครื่อง และระบบ QC อัตโนมัติ
- จอ LCD ระบบสัมผัสด้วยนิ้วมือผ่านหน้าจอโดยตรง
- LiF ที่มีความไวสูงและใช้งานได้นานกว่าปกติ ดีกว่า Al2O3 หรือ CaSO4 ที่ตอบสนองต่อรังสีได้แย่กว่า
- ควบคุมและตั้งค่าผ่านคอมพิวเตอร์ด้วยโปรแกรม WinREMS™
- ใช้ระบบแก๊สไนโตรเจนร้อนหรืออากาศร้อน ตั้งอุณหภูมิสูงสุด 400 °C
- ใช้งานกับ EXT-RAD และ DXT-RAD ได้เป็นออปชันเสริม
ช่วงการอ่านค่า
| LiF:Mg,Ti | 10 µGy – 1 Gy |
| LiF:Mg,Cu | 1 µGy – 20 Gy |
| รังสีที่วัดได้ | เบต้า · แกมมา · นิวตรอน |
| ระบบให้ความร้อน | ไนโตรเจนร้อนหรืออากาศร้อน สูงสุด 400 °C |
Automated Reader · High Volume

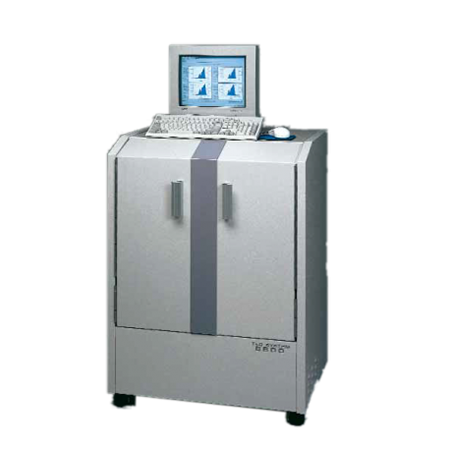

Harshaw TLD™ 8800
เครื่องอ่านค่าอัตโนมัติสำหรับงานขนาดใหญ่ ออกแบบมาสำหรับงานเฝ้าระวังที่มีกลุ่มเป้าหมายจำนวนมาก รองรับการ์ดได้มากถึง 1,400 แผ่น และวิเคราะห์ได้ชั่วโมงละ 10 การ์ด
- ตรวจวัดปริมาณเบต้า แกมมา เอ็กซ์เรย์ และนิวตรอน
- วัดได้พร้อมกันทั้งการ์ด โดยวัสดุทั้งสี่ตำแหน่งถูกวัดและจัดลำดับอัตโนมัติ
- รองรับ EXT-RAD และ DXT-RAD พร้อมวัดอย่างอัตโนมัติ
- มีระบบ QC อัตโนมัติ
- ควบคุมและตั้งค่าผ่านคอมพิวเตอร์ด้วยโปรแกรม WinREMS™
งานที่ระบบ Harshaw TLD™ ตอบโจทย์
เลือกเครื่องอ่านและวัสดุ TLD ตามชนิดรังสีและปริมาณงาน
Medical Physics
ฟิสิกส์การแพทย์ งานรักษาด้วยรังสี และการประเมินปริมาณรังสีในร่างกาย (TD100 · TLD 5500)
Clinical Dosimetry
ปริมาณรังสีตกค้างในอวัยวะต่างๆ การทำ CT Scan และ Total body irradiation (TLD 5500)
Personal Monitoring
เฝ้าระวังกลุ่มผู้ปฏิบัติงานจำนวนมากด้วยระบบอัตโนมัติ (TLD 6600 · 8800)
Environmental
ตรวจวัดรังสีสิ่งแวดล้อมด้วย CaF2:Dy ความไวสูง (TD200)
Neutron Dosimetry
ตรวจวัดนิวตรอนด้วย TLD-600 และ TD600
Nuclear Research
งานวิจัยทางนิวเคลียร์และฟิสิกส์ขนาดเล็กถึงกลาง (TLD 6600)
Food Testing
อ่านค่าผงด้วย Planchet heating (TLD 3500)
High-dose Studies
งานปริมาณรังสีสูงและ Radiation hardness testing ถึง 20 Gy (TLD 5500)
เอกสารและลิงก์ที่เกี่ยวข้อง
Brochure ของ SCISPEC และหน้าข้อมูลผลิตภัณฑ์จาก Thermo Fisher Scientific
Harshaw TLD™ Readers
BrochuresProduct Pages
Thermo FisherSupport
