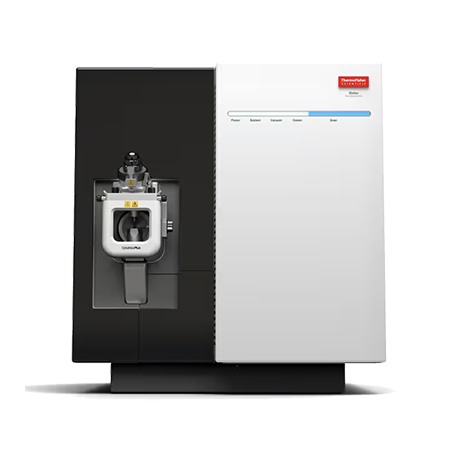

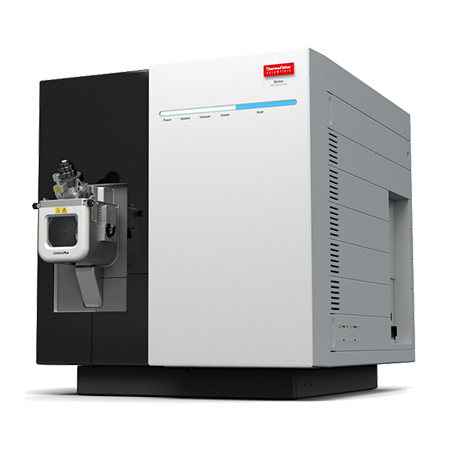

Stellar™ Mass Spectrometer
A new paradigm for targeted quantitation
Stellar Q Linear Dual Trap Mass Spectrometer
เทคโนโลยีใหม่ล่าสุดจากทีมพัฒนา Thermo Scientific ผสาน Ion Funnel, QR5 Plus Quadrupole และ Dual Linear Trap เข้าด้วยกัน ให้ความไว การคัดเลือกไอออน และความเร็วในการอ่านมวลที่ดีขึ้น พร้อมวิธีการเก็บข้อมูลหลากหลาย เพื่อการวิเคราะห์เชิงปริมาณและการยืนยัน Biomarker ที่แม่นยำและทำซ้ำได้
Expanded experimental capabilities
Stellar Mass Spectrometer ประกอบด้วยออปติกนำไอออนที่ดีที่สุดในปัจจุบัน “Ion Funnel” ร่วมกับ QR5 Plus Quadrupole ทำให้มีความไว (Sensitivity) และการคัดเลือกไอออน (Selectivity) ดีขึ้นกว่าเทคโนโลยีเดิม ร่วมกับ Dual Linear Trap ที่อ่านมวลได้เร็วกว่า 2D Trap ทั่วไป รองรับงานตรวจสอบยืนยัน Biomarker ที่ท้าทายที่สุด
- OptaMax Plus Ion Source รองรับอัตราการไหลของ LC ที่สูงกว่าที่เคยมีมา
- Collision Cell แบบใหม่ ทำ HCD พร้อมควบคุมปริมาณไอออนด้วย Automatic Gain Control (AGC)
- Dual Linear Trap รองรับ SIM, MSn, SPS MS3 และ DIA
- Auto-Ready Ion Source ลดเวลาเตรียมเครื่องและสั่งการสอบเทียบจากระยะไกลได้
3 องค์ประกอบหลักของ Stellar MS
การทำงานประสานกันของส่วนสร้างและนำไอออน ส่วนคัดเลือกและแตกตัวไอออน และส่วนวัดมวลแบบ Dual Linear Trap
OptaMax Plus & Ion Funnel
Ionization & Ion TransmissionOptaMax Plus Ion Source ออกแบบให้รองรับอัตราการไหลของ LC ที่สูงขึ้น ให้อุณหภูมิ Vaporizer ที่สูงขึ้นเพื่อช่วยการระเหยตัวทำละลายและการเกิดไอออนของสารได้หลากหลายกว่าเดิม ตามด้วย Ion Funnel ที่นำไอออนเข้าสู่ระบบอย่างมีประสิทธิภาพ
QR5 Plus Quadrupole & ICRM
Selectivity & Ion UtilizationQR5 Plus Quadrupole คัดเลือกไอออนต้นทางด้วยความจำเพาะสูง จากนั้นส่งเข้า Ion Concentrating Routing Multipole (ICRM) ซึ่งเป็น Collision Cell แบบโค้งที่ทำ HCD และสะสมไอออนต้นทาง/ไอออนลูกได้ โดยควบคุมด้วย Dynamic AGC และปล่อยไอออนแบบซิงโครไนซ์เข้าสู่ Ion Trap
Dual-pressure Linear Ion Trap
Speed & Single-ion Detectionประกอบด้วย High Pressure Cell สำหรับคัดเลือก Fragmented Ion และทำ MSn และ Low Pressure Cell สำหรับเพิ่มความละเอียดของการอ่านมวล ปิดท้ายด้วย Dual Conversion Dynode ร่วมกับ Photomultiplier Tube ที่ตรวจจับไอออนในกับดักได้ราว 84%*
Discovery to validation at scale
3 ประโยชน์หลักของ Stellar MS สำหรับงานวิเคราะห์เชิงปริมาณที่ต้องการทั้งความไว ความเร็ว และความต่อเนื่องในการใช้งาน
Sensitive
ความไวระดับ Single ionDual Conversion Dynode ร่วมกับ PMT ตรวจจับไอออนที่อยู่ในกับดักได้เกือบทั้งหมด เพื่อรองรับงานเชิงปริมาณที่ท้าทายที่สุด*
- DetectorDual dynode + PMT
- Ion controlDynamic AGC
- Ion sourceOptaMax Plus
Fast
ความเร็วในการอ่านมวลHyper-fast dual-pressure linear ion trap รักษาคุณภาพข้อมูลสูงแม้สแกนเร็ว*
- Max scan rate220 kDa/s
- Typical scan rate125 kDa/s
- Polarity switching5 ms
Productive
ประสิทธิภาพห้องปฏิบัติการลดเวลาเตรียมเครื่องและเวลาพัฒนา Method เพื่อให้ทีมวิจัยมุ่งความสนใจกับงานวิทยาศาสตร์
- CalibrationRemote / Scheduled
- Method creationPRM Conductor
- RT schedulingAdaptive RT
นวัตกรรมในทุกส่วนของระบบ
คุณสมบัติเด่น 10 ประการที่ทำให้ Stellar MS ขยายขอบเขตการวิเคราะห์เชิงปริมาณ
Ionization ที่ LC Flow Rate สูงขึ้น
OptaMax Plus Ion Source ให้อุณหภูมิ Vaporizer สูงขึ้น ช่วยการระเหยตัวทำละลายและการเกิดไอออนของสารได้หลากหลายกว่า สำหรับ LC ที่ใช้อัตราการไหลระดับ Analytical
Auto-Ready Ion Source
สั่งการสอบเทียบระบบแบบ On-demand หรือตามตารางเวลาจากระยะไกล โดยไม่รบกวนการทำงานของระบบ LC-MS
Ion Concentrating Routing Multipole (ICRM)
Collision Cell แบบโค้งที่ทำ HCD และสะสมไอออนต้นทาง/ไอออนลูก ควบคุมด้วย Dynamic AGC พร้อมปล่อยไอออนแบบซิงโครไนซ์ไปยัง High-pressure Linear Ion Trap
Hyper-fast Dual-pressure Linear Ion Trap
แรงดันที่ต่างกันใน High- และ Low-pressure Trap เตรียมไอออนสำหรับการจัดการระดับสูงหรือการดีดออกที่เร็วและไว สแกนได้สูงสุด 220 kDa/s และทั่วไปที่ 125 kDa/s
High-pressure Linear Ion Trap
จัดการ Ion Packet ด้วย Multi-notch RF Excitation สำหรับการแตกตัวหรือการดีดไอออน รองรับ SIM, MSn ระดับสูง, SPS MS3 และ DIA

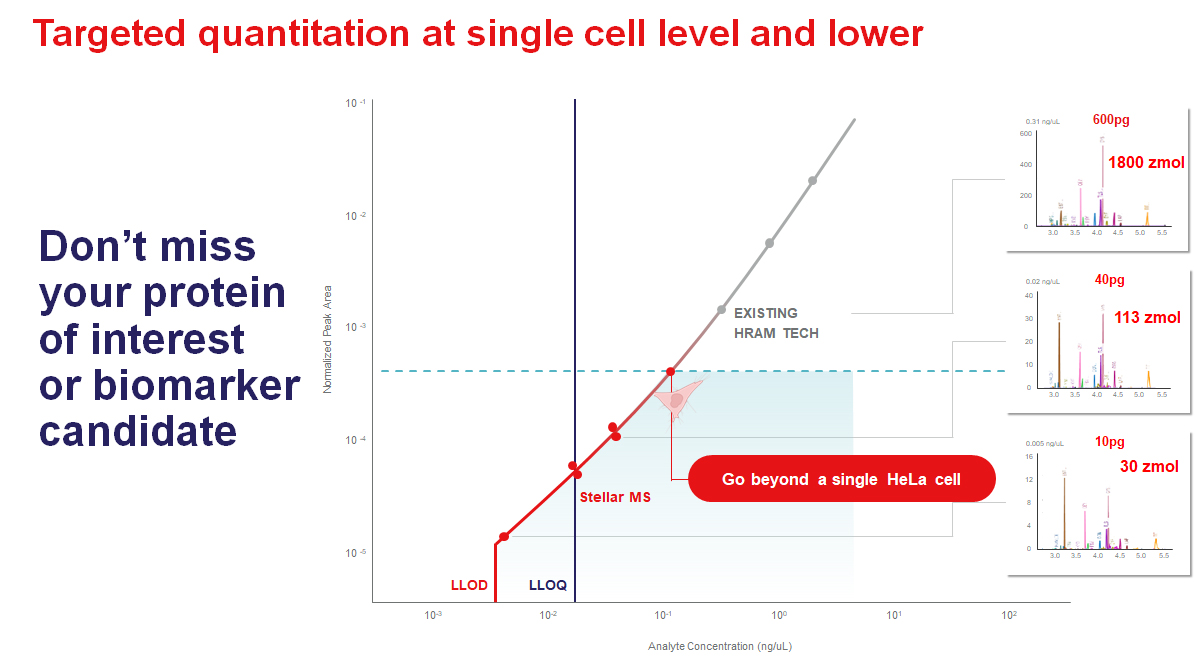

Single Ion Detection Sensitivity
Dual Conversion Dynode ร่วมกับ Photomultiplier Tube ตรวจจับไอออนที่อยู่ในกับดักได้ราว 84% เพิ่มประสิทธิภาพเชิงปริมาณในงานขนาดใหญ่
PRM Conductor Software
สร้าง Method tMSn ได้อย่างรวดเร็วและมีประสิทธิภาพ พร้อมบริหารจัดการการเก็บข้อมูลและการประมวลผลที่ทำซ้ำได้
Adaptive RT Routine
ไม่ต้องเสียต้นทุนและเวลาปรับ RT Kit ให้เข้ากับตัวอย่าง ใช้การ Mapping แบบเรียลไทม์ปรับหน้าต่างเวลาให้แคบลงอัตโนมัติ ลดค่าที่ขาดหาย (Missing values)
Industry-leading Polarity Switching
สลับขั้วเร็วเพียง 5 ms ตรวจวัดทั้ง +ESI และ -ESI ในทุกระดับ MSn บนสเกลเวลาของ LC ช่วยลดเวลาและต้นทุนของการวิเคราะห์ Metabolite แบบ Multiplex
Environmentally Friendly Dry Pump
เปลี่ยนจาก Oil-based Fore pump 2 ตัวเป็น Dry pump ตัวเดียว ลดความร้อนที่ปล่อยออกมา 22% ไม่มีไอน้ำมัน และไม่ต้องตรวจเช็กหรือเปลี่ยนน้ำมัน
Biomarker Validation และ Acquisition Flexibility
Transitioning putative biomarkers to validation
จากการค้นพบสู่การยืนยันความถูกต้องในระดับขนาดใหญ่
การตรวจสอบยืนยันความถูกต้องมีความสำคัญมากในการระบุ Biomarker เพราะต้องอาศัยความไวของเครื่องมือที่เพียงพอ และประสิทธิภาพการอ่านมวลที่อาจเปลี่ยนแปลงเล็กน้อยก็เป็นความท้าทายสำหรับนักวิจัยชีวโมเลกุล การวิเคราะห์แบบ Multiplex เป็นหนึ่งในทางออก
- วิเคราะห์ Biomarker เป้าหมายได้พร้อมกันจำนวนมาก ทั้งด้านคุณภาพและปริมาณ
- Linear Trap รองรับไอออนได้มากกว่า 3D Trap เหมาะกับ Targeted Molecules จำนวนมาก
- Adaptive RT ลดค่าที่ขาดหายในการเก็บข้อมูลแบบกำหนดช่วงเวลา
- PRM Conductor ช่วยให้การพัฒนา Method และการเก็บข้อมูลทำซ้ำได้

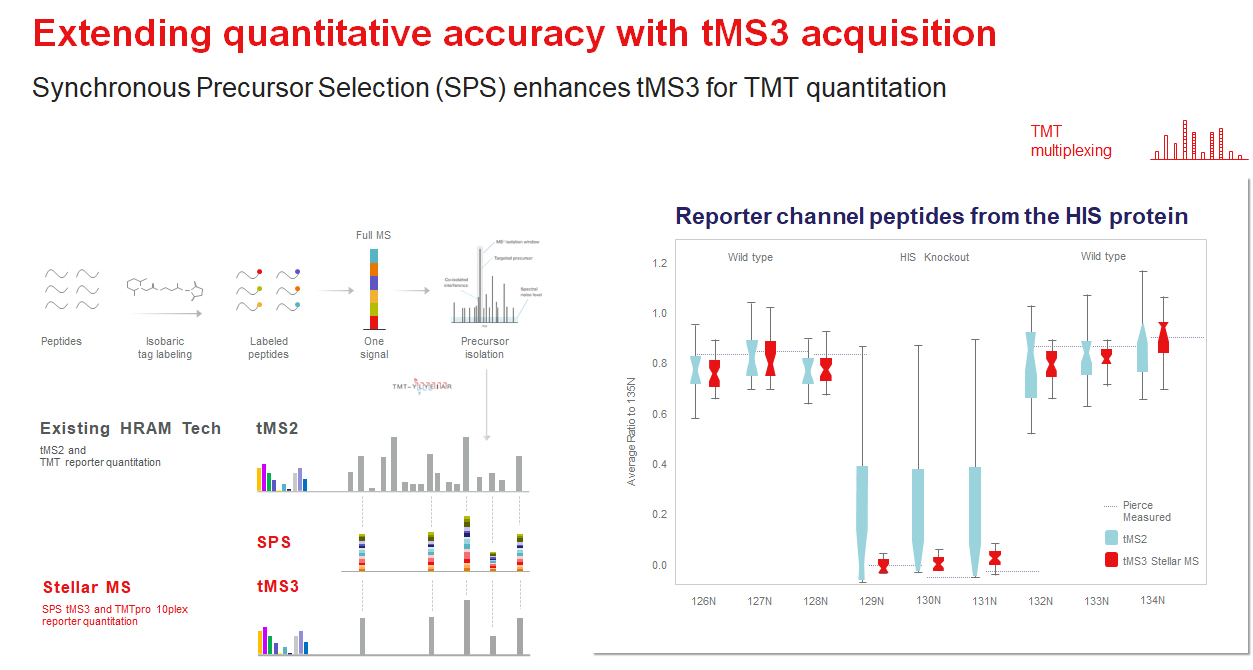

Multiple activation methods
วิธีการเก็บข้อมูลหลากหลายเพื่อขยายขอบเขตการวิเคราะห์
รองรับทั้ง HCD ใน ICRM และ CID/Dissociation ใน High-pressure Trap พร้อมวิธีการเก็บข้อมูลหลายรูปแบบที่ MS2 หรือ MS3 เพื่อเพิ่มความจำเพาะในการวิเคราะห์เชิงปริมาณ
- High Energy Collision Dissociation (HCD) ให้ผลลัพธ์มากกว่า CID ทั่วไป
- รองรับ SIM, MSn, SPS MS3 และ Data-independent Acquisition (DIA)
- Polarity Switching 5 ms ครอบคลุมสารทั้ง +ESI และ -ESI ในการฉีดเดียว
- เชื่อมต่อได้กับ FAIMS Pro Duo, EASY-Spray และ Nanospray Flex
ข้อมูลจำเพาะโดยสรุป
ภาพรวมคุณสมบัติหลักของ Stellar Mass Spectrometer
| คุณสมบัติ | รายละเอียด |
|---|---|
| Mass range | Full Scan: 5 to 2000 m/z | MSn: 20 to 2000 m/z |
| Polarity switching | 5 milliseconds |
| Ion source | OptaMax Plus Ion Source (รองรับ LC flow rate สูง) |
| Ion optics & Quadrupole | Ion Funnel และ QR5 Plus Quadrupole |
| Collision cell | ICRM — HCD และ Ion accumulation พร้อม Dynamic AGC |
| Mass analyzer | Dual-pressure Linear Ion Trap (High-pressure Cell + Low-pressure Cell) |
| Scan rate | สูงสุด 220 kDa/s (ทั่วไป 125 kDa/s)* |
| Detector | Dual Conversion Dynode + Photomultiplier Tube (ตรวจจับไอออนในกับดักได้ราว 84%)* |
| Acquisition modes | SIM, MSn, SPS MS3, DIA, tMSn |
| Software | PRM Conductor, Adaptive RT routine |
| Modules | OptaMax Plus Ion Source, FAIMS Pro Duo interface, EASY-Spray Series, Nanospray Flex Series |
| Vacuum system | Dry pump ตัวเดียว ลดความร้อน 22% ไม่มีไอน้ำมัน |
งานวิจัยและการวิเคราะห์ที่ Stellar MS ตอบโจทย์
Pharmaceutical
วิเคราะห์เชิงปริมาณสารออกฤทธิ์และสารที่เกี่ยวข้องในงานพัฒนายา
Clinical Research
งานวิจัยทางคลินิกและการตรวจสอบยืนยัน Biomarker (เพื่อการวิจัยเท่านั้น)
Forensic Toxicology
ตรวจวิเคราะห์สารพิษและสารเสพติดหลายชนิดพร้อมกันแบบ Multiplex
Proteomics
Targeted Proteomics และการยืนยันเป้าหมายโปรตีนจากงานค้นพบ
Metabolomics
วิเคราะห์ Metabolite แบบ Multiplex ด้วยการสลับขั้วที่รวดเร็ว
Biopharmaceutical
ตรวจวิเคราะห์ชีวโมเลกุลและผลิตภัณฑ์ชีววัตถุเชิงปริมาณ
Biomarker Verification
ยืนยันความถูกต้องของ Putative Biomarker จากการค้นพบสู่การตรวจสอบ
Targeted Quantitation
เชิงปริมาณสารเป้าหมายจำนวนมากด้วย tMSn และ DIA
จากตัวอย่างสู่ผลวิเคราะห์เชิงปริมาณในระบบเดียว
ตั้งแต่การแยกด้วย LC จนถึงการตรวจวัดไอออนด้วย Dual Linear Trap
Sample & LC
แยกสารด้วย LC ที่อัตราการไหลระดับ Analytical หรือ Nano flow
Ionization
OptaMax Plus Ion Source / EASY-Spray / Nanospray Flex (+FAIMS Pro Duo)
Ion Funnel & Quadrupole
นำและคัดเลือกไอออนต้นทางด้วย QR5 Plus
ICRM
HCD และสะสมไอออนด้วย Dynamic AGC
Trap & Detection
Dual Linear Trap + Dual Dynode/PMT พร้อม PRM Conductor
ดาวน์โหลดเอกสารและสื่อเพิ่มเติม
สนใจ Stellar™ Mass Spectrometer?
ทีมผู้เชี่ยวชาญของ SCISPEC พร้อมให้คำปรึกษาด้านการออกแบบระบบ LC-MS และ Method วิเคราะห์เชิงปริมาณให้เหมาะกับงานวิจัยของคุณ
For General Lab Use Only. Not for use in diagnostic procedures.
